توضیح یک نکته مهم در اینجا الزامی است: ظاهراً اکثر سایتها و شرکتها به اشتباه، هندریل را با نرده شیشهای (به معنای حفاظ) مساوی و مترادف دانسته و در دستهبندیها و تعاریفشان، از این دو واژه به جای هم استفاده کردهاند.
هندریل چیست؟ هندریل Handrail (دستگیره، دست انداز، دَستک یا دستگرد) میلهایِ افقی شکل است که روی حفاظ (نرده) سوار میگردد تا افراد هنگام ایستادن کنار حفاظها (نردهها) به آن تکیه کرده، آن را با دست بگیرند یا در زمان استفاده از راه پله و سطوح شیب دار به عنوان تکیهگاهِ مناسبی برای بالا و پایین رفتن از پلهها باشد (بخصوص برای کودکان، افراد بیمار یا کهنسالان).
هندریل ها معمولاً قسمت بالاییِ چارچوب یا قاب نردههای شیشهای قابدار (Framed) را تشکیل میدهند که هم جنبه ایمنی دارند و هم وجاهت بصری. برخی از آنها کنار لبهیِ بالاییِ صفحاتِ شیشه ای نصب شده و بسیار شکیل و امروزی هستند. در این مقاله از پنجره شهر به این موضوع میپردازیم.
آنچه در ادامه خواهید خواند:
همانگونه که اشاره شد هندریل، میلهای افقی است که بالای نرده قرار میگیرد و فرد، هنگام بالا و پایین رفتن از پلهها و سطوح شیبدار به عنوان تکیه گاه از آن استفاده میکند، اما نرده، محافظی است عمودی که کنار سطوح مرتفع، شیب دار یا پله ها، کار گذاشته میشود تا ضمن جلوگیری از سقوط افراد، تردد آنها در پلهها را آسان کند.
همچنین، توصیه میشود در ساختمانها و مراکزی که محل تردد کودکان یا بیماران و افراد معلول (ویلچیردار) مانند مدارس، مهد کودکها، پارکها و مراکز تفریحی، بیمارستانها و… هستند، یک هندریل هم با ارتفاع کمتر از ۹۰ سانتیمتر نصب شود.
ویدئو پروژه نرده شیشهای با هندریل
انواع هندریل چیست؟
انواع هندریل شیشهای در طرحها، رنگها، مواد تشکیل دهنده و اشکال گوناگون در بازار موجود است. اما تقریباً میتوان همه آنها را در دو نوع خلاصه کرد:
تاپریل (Toprail): نوعی از هندریل است که دقیقاً بالای شیشه قرار میگیرد.
براکتی: نوعی از هندریل به شکل لوله است که از آن نیز جهت سهولت تردد افراد در ساختمانهای مختلف بهره گرفته میشود.
انواع هندریل شیشه ای
در اکثر موارد هندریل های که روی نرده های شیشهای نصب میشود را از جنس استیل ضد زنگ یا آلومینیوم میسازند اما میتوان برای دیگر مصارف یا به دلایل هنری و تناسب طراحی، آنها را از چوب، سایر فلزات، سنگ و برخی مواد پلیمری جدید و «آلومینیومِ پوششِ پودری» هم تولید کرد.
انواع هندریل شیشهای
- هندریل شیشه ای فیکس پوینت
- هندریل شیشه ای اکسپوز
- هندریل شیشه ای دفنی
- هندریل شیشه ای اس
- هندریل شیشه ای هنزا
بیشتر بخوانید: پله شیشهای دوبلکس

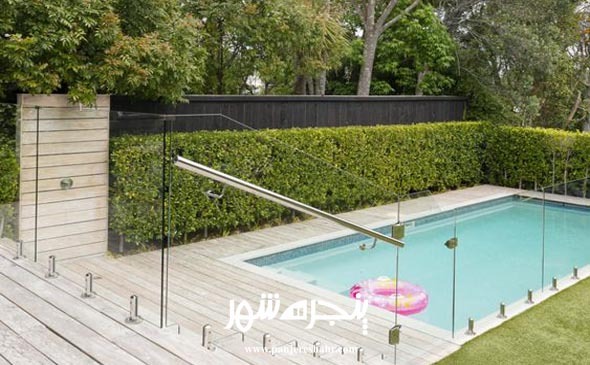

هندریل شیشه ای اسپیگات
یکی از رایجترین مدلهای حفاظ شیشهای که نیازی به زیرسازی ندارد و زمان نصب آن بسیار کوتاهتر از مدلهای دیگر است و اتصالات آن به راحتی وظیفه نگهداری شیشهها را انجام میدهد. پایه نرده شیشهای اسپیگات از یک سری پایههای نگهدارنده که معمولا ۱۵ تا ۲۵ سانتیمتر دارند و از متریالهای فولادی، آلومینیوم و استیل ساخته میشوند.

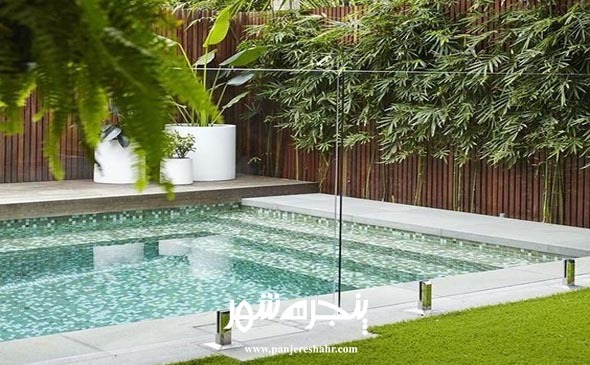

هندریل شیشهای فیکس پوینت
نرده فیکس پوینت یا سیستم اتصالات نقطهای، یکی از مدرنترین روشهای نصب نرده شیشهای میباشد. در این نوع نرده، شیشهها در محلهای اتصال به بدنه سوراخکاری میشوند و قطعات نگهدارنده شیشهها در محل های اتصال به بدنه جانبی متصل میگردد.

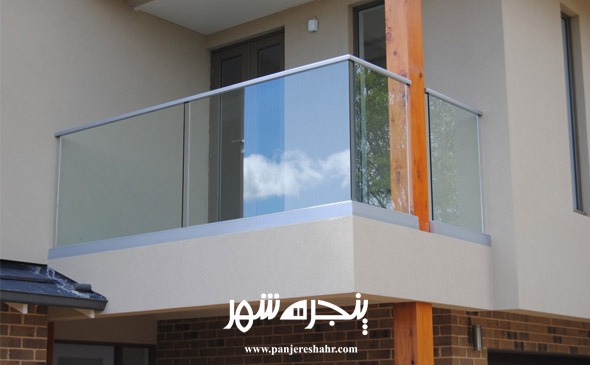

هندریل شیشه ای اکسپوز
این مدل نرده به نام اکسپوز یا هندریل روکار شناخته میشود؛ این نرده به صورت شیشهای و یکدست درون پروفیلی یو شکل با جنس آلومینیوم نصب میشود. این پروفیلها اغلب به دو صورت طراحی شدهاند، مدل روکار و توکار که هندریل شیشهای دفنی همان توکار است.

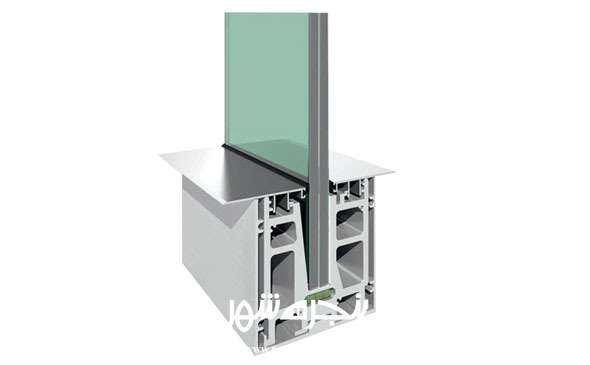

هندریل شیشهای دفنی
این مدل حفاظ شیشهای شباهت زیادی به نرده اکسپوز یا روکار دارد با این تفاوت که پایه هندریل شیشهای دفنی درون زمین جایگذاری میشود به همین دلیل است که به آن دفنی یا توکار گفته میشود. نکته مهم در استفاده از این مدل این است که قبل از اتمام کف سازی باید پروفیلها در داخل زمین کار گذاشته شوند و سپس کار کف سازی را به اتمام برسانید.
هندریل شیشهای هنزا
هندریل شیشهای هنزا به صورت المانهایی عمودی نصب میگردند. با توجه به نوع و استحکام بالای پایههای نگهدارنده این محصول، تمامی نیروی وارد شده از سوی شیشه به پایهها منتقل شده و توسط اتصالاتی مناسب به کف انتقال پیدا میکند.
مقررات ملی نصب هندریلها
مقررات ملی نصب هندریلها (موضوع الزامات عمومی ساختمان، مصوب سال ۱۳۹۲) سازندگان را به رعایت موارد زیر ملزم کرده است:
- کار گذاشتن هندریلها در ارتفاع حداقل ۹۰ سانتیمتری از سطوح شیبدار یا پلهها.
- تمام سطوح با اختلاف سطح ۷۰ سانتیمتر به حفاظ (نرده) و هندریل نیاز دارند.
- سطح میلهیِ دستگیره (هندریل) باید پیوسته، بدون محل قطع شدگی و فاقد هر گونه لبه یا جسم تیز باشد.
- انتهای دستگرد (هندریل) باید به سمت دیوار خم یا چرخانده شده باشد تا از گیر کردن اشیاء یا لباسها به میلهیِ هندریل جلوگیری شود.
- الزام دیگر اینکه، رنگ میلهیِ دَستک (هندریل) باید با رنگ زمینه، دیوار یا اطراف متفاوت و قابل تشخیص باشد.
- حداقل فاصله آزاد میان میلهیِ هندریل با نرده، دیوار یا سطح کنار آن (برای گرفتن دست) ۴۰ سانتیمتر بوده و این فضای آزاد میباید عاری از هرگونه جسم تیز یا برنده باشد.
- در دو طرف مسیرهای ورودی و خروجی با ارتفاع دو پله و یا مسیرهای ورودی و خروجی شیبدار (مسیرهای دسترسی به ساختمان) باید میلهیِ دستگرد (هندریل) نصب گردد.
ویدئو اجرای هندریل شیشهای در نور
ویژگیهای هندریل شیشهای
- ایمنی و زیبایی بالا
- ماندگاری و دوام بالا
- نمای مدرن و منحصر به فرد
- ایجاد چشم انداز بدون مانع
- نصب سریع و آسان
- شستشو و نظافت راحت
- تنوع بالا در انتخاب رنگ شیشه و یراق آلات
- و…
ما را در اینستگرام پنجره شهر دنبال کنید
نحوه نصب هندریل شیشهای
نصب این نوع هندریل باید توسط کارشناسان حرفهای انجام شود تا مقاومت و استحکام لازم را در برابر ضربه و فشارهای محیطی داشته باشد. بهویژه در پروژههای تجاری و ساختمانی، رعایت استانداردهای مربوط به ضخامت و نوع شیشه اهمیت زیادی دارد.
نصب هندریل شیشهای فرآیندی دقیق و حرفهای است که شامل مراحل زیر میشود:
اندازهگیری دقیق: قبل از هر چیز، باید مکان دقیق نصب هندریل و ابعاد شیشه مشخص شود.
تهیه و برش شیشه: شیشههای سکوریت یا لمینت بر اساس اندازههای دقیق برش میخورند.
نصب اتصالات و بستها: این بستها معمولاً از جنس استیل ضدزنگ هستند و در کف یا دیوار نصب میشوند.
نصب شیشه: شیشهها در جای خود قرار میگیرند و با بستها محکم میشوند.
بررسی نهایی: استحکام و تراز بودن هندریل بررسی میشود.
قیمت هندریل شیشهای
ایمنی و سهولت استفاده انواع هندریلهای شیشهای موجب شده خرید این محصول بیشتر از گذشته باشد. یکی متداولترین پرسشها در مورد قیمت این محصولات می باشد. تنوع در مدلهای هندریل شیشهای قیمتگذاری متفاوتی را برای آن موجب شده است ولی به طور کلی می توان عوامل اصلی که در محاسبات قیمت هندریل شیشه ای مهم هستند را به ترتیب زیر نام برد:
- سیستم اجرایی هندریل شیشهای
- نوع پنلهای شیشهای (شیشه سکوریت، لمینت)
- جنس اتصالات و قطعات هندریل
- متراژ کلی سفارش
